1. Электромонтаж

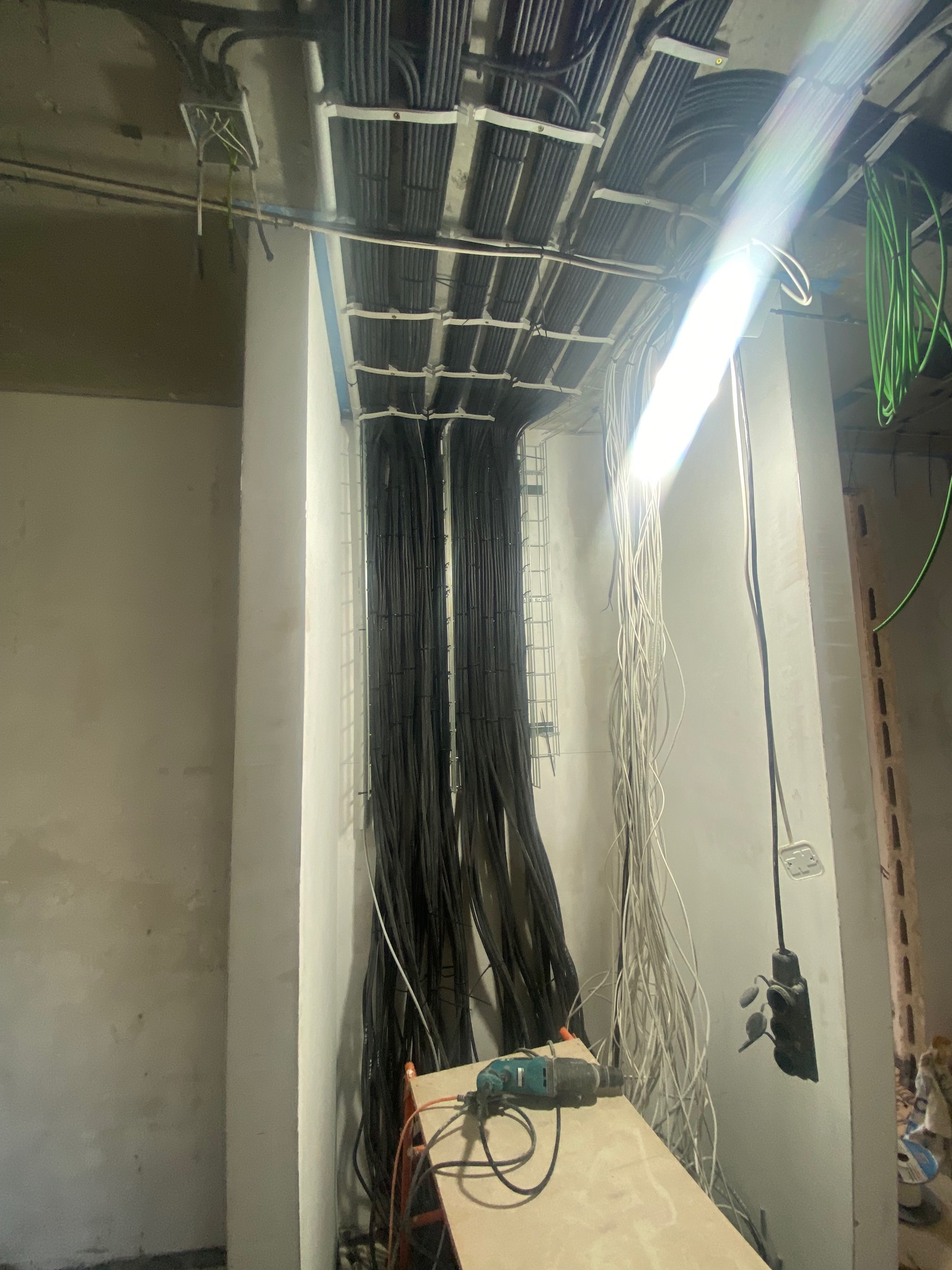

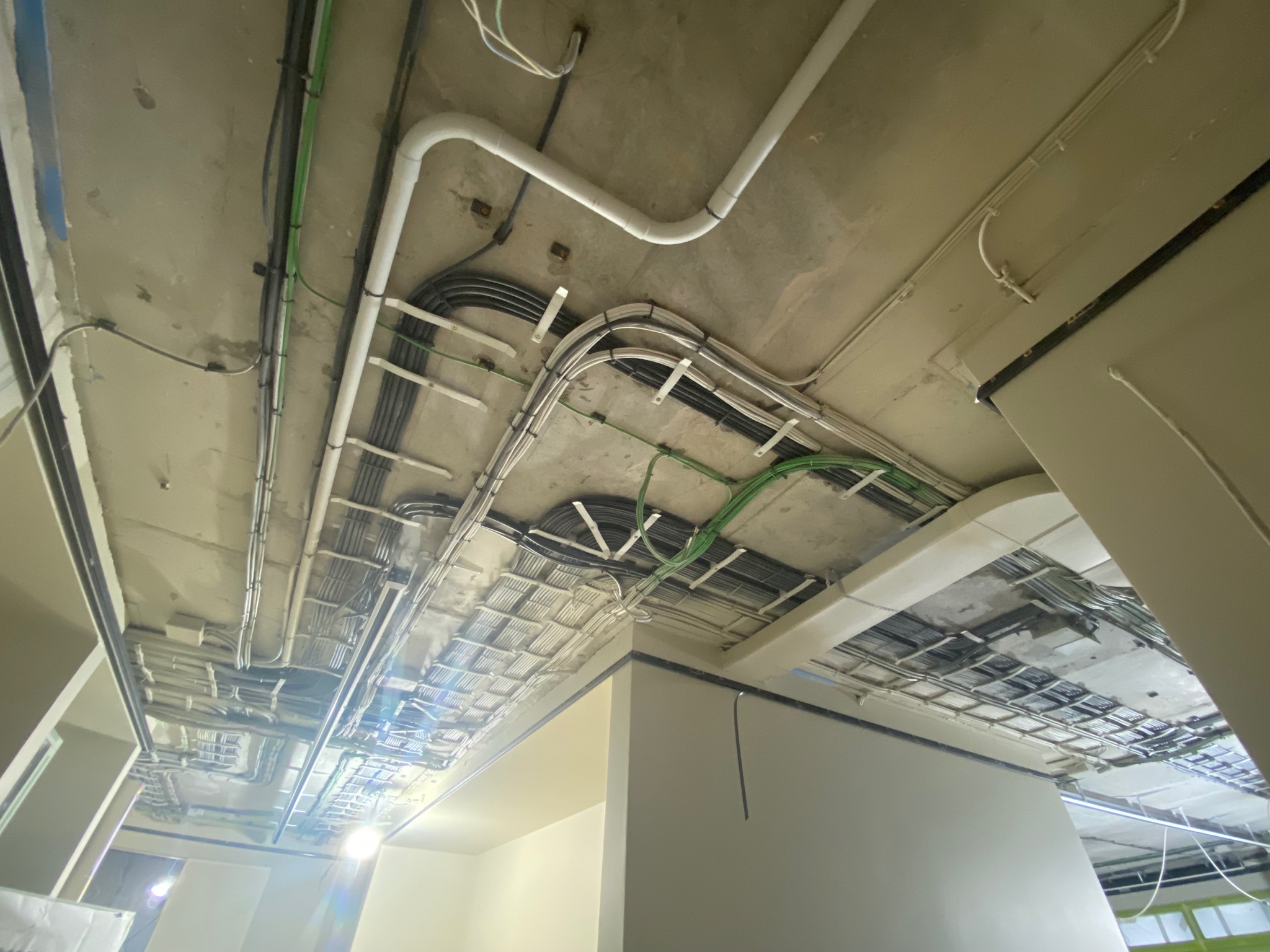

Для квартиры 140 м² база проекта начинается с трассировки и кабельного журнала. Силовые и слаботочные линии разведены раздельно, все линии подписаны, а в магистралях оставлен запас под последующее расширение системы.
- Сначала проект, затем черновой монтаж и только после этого подключение оборудования.
- По зонам заранее закладываются контуры света, штор, климата и сенсоров.
- Разделение линий снижает помехи и упрощает сервисное обслуживание.
2. Щит умного дома

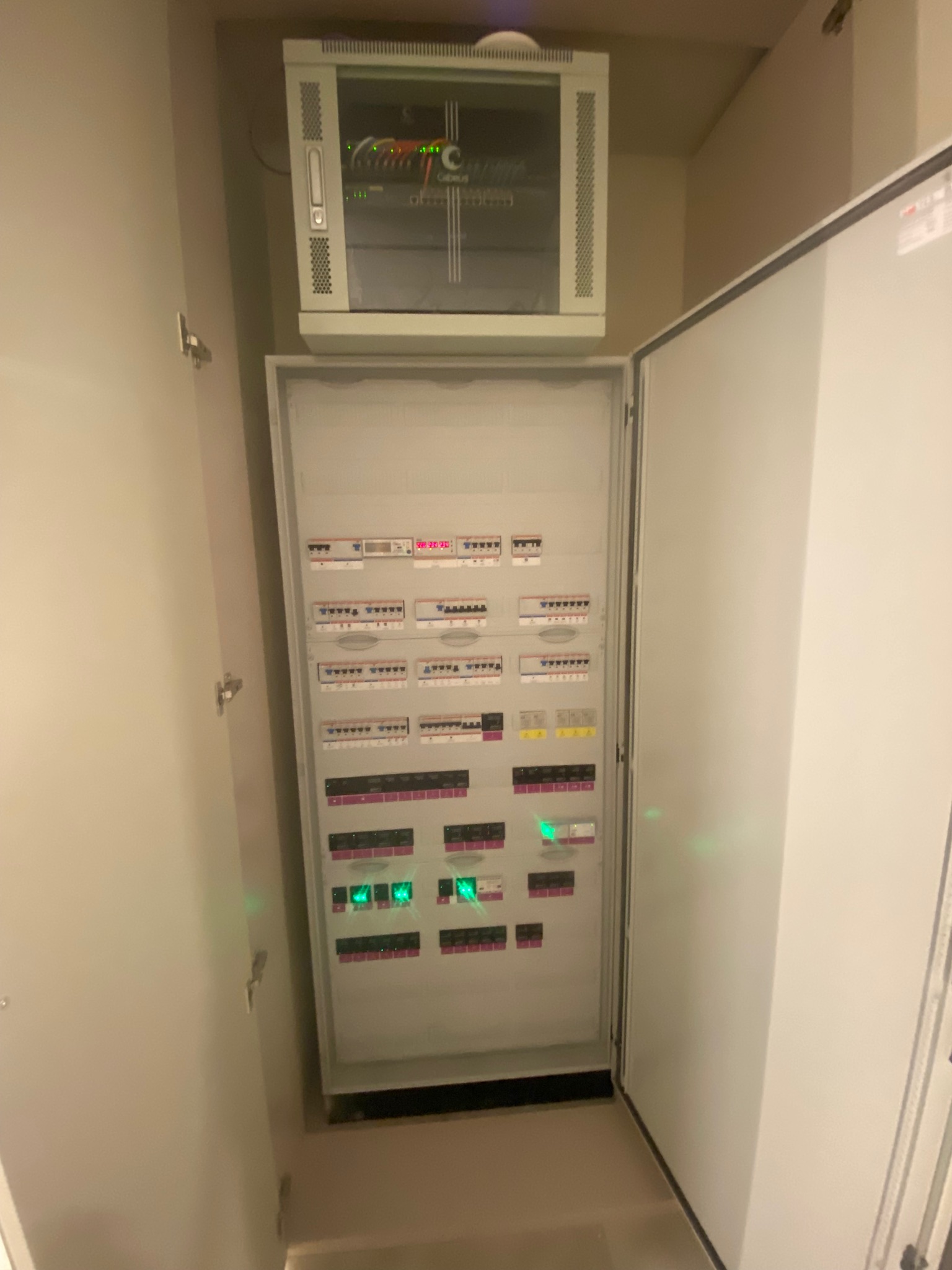

Щит выполнен как единая инженерная система: защита, контроллеры, релейные и диммерные модули, блоки питания, клеммная база и резерв по местам. Такая сборка обеспечивает предсказуемую работу и быстрый поиск неисправностей.
- Логичная группировка контуров: освещение, шторы, климат, датчики и сервисные линии.
- Маркировка клемм и кабелей ускоряет наладку и любые изменения в будущем.
- Наличие резерва в щите позволяет расширять функционал без полной переделки.
Фото с объекта (этапы и готовые узлы)

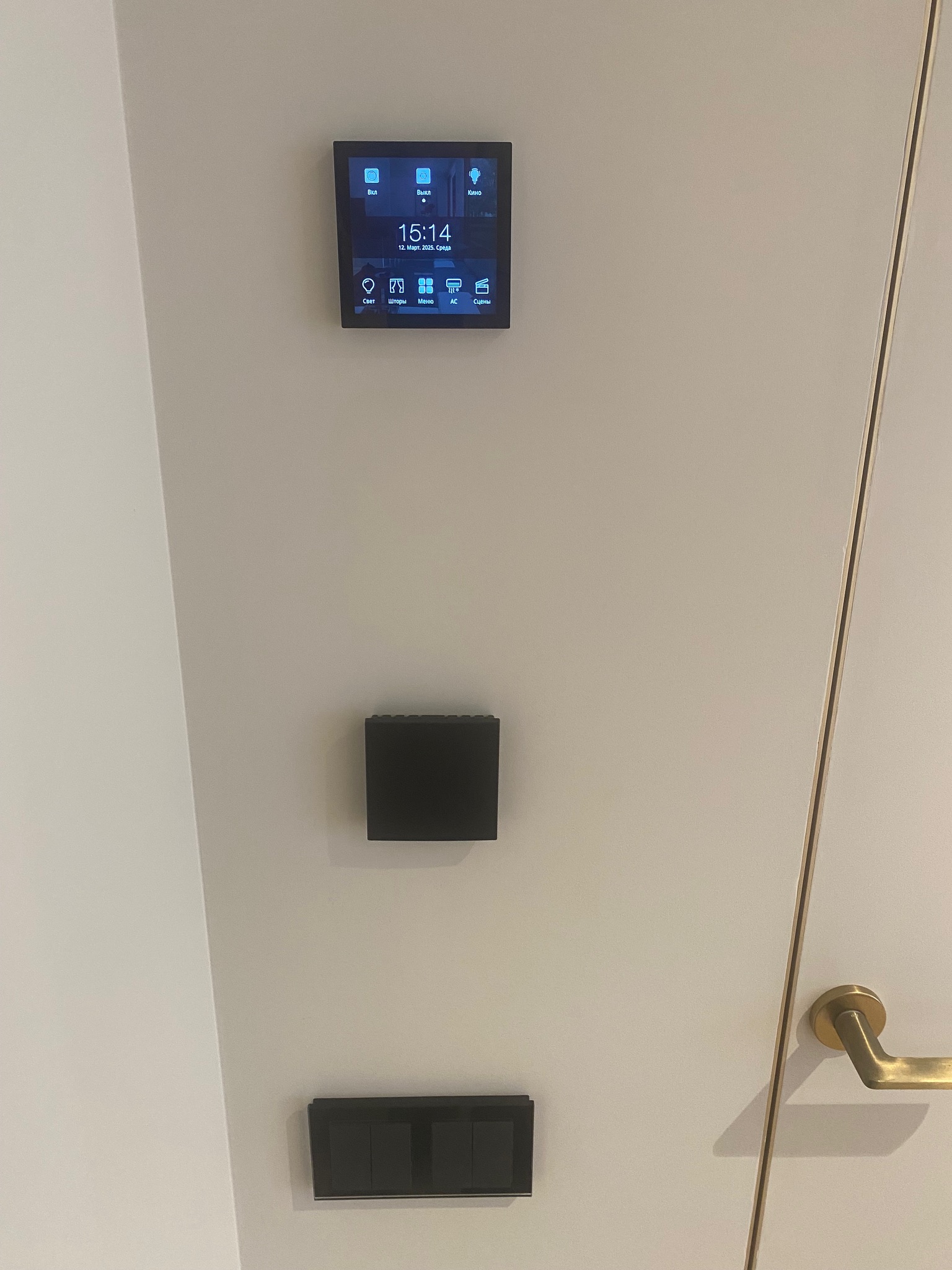

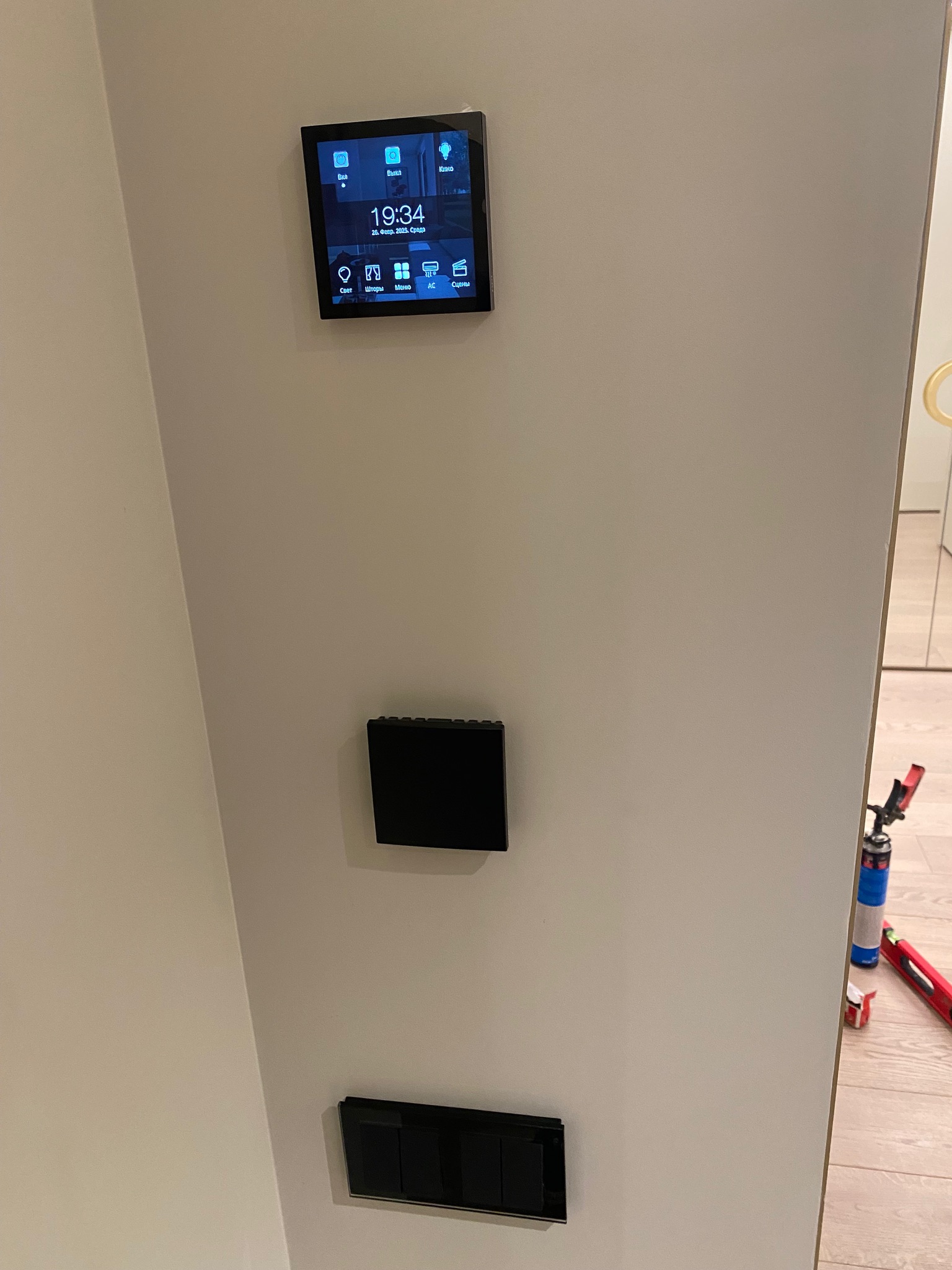

3. Выключатели, датчики и сенсорные панели

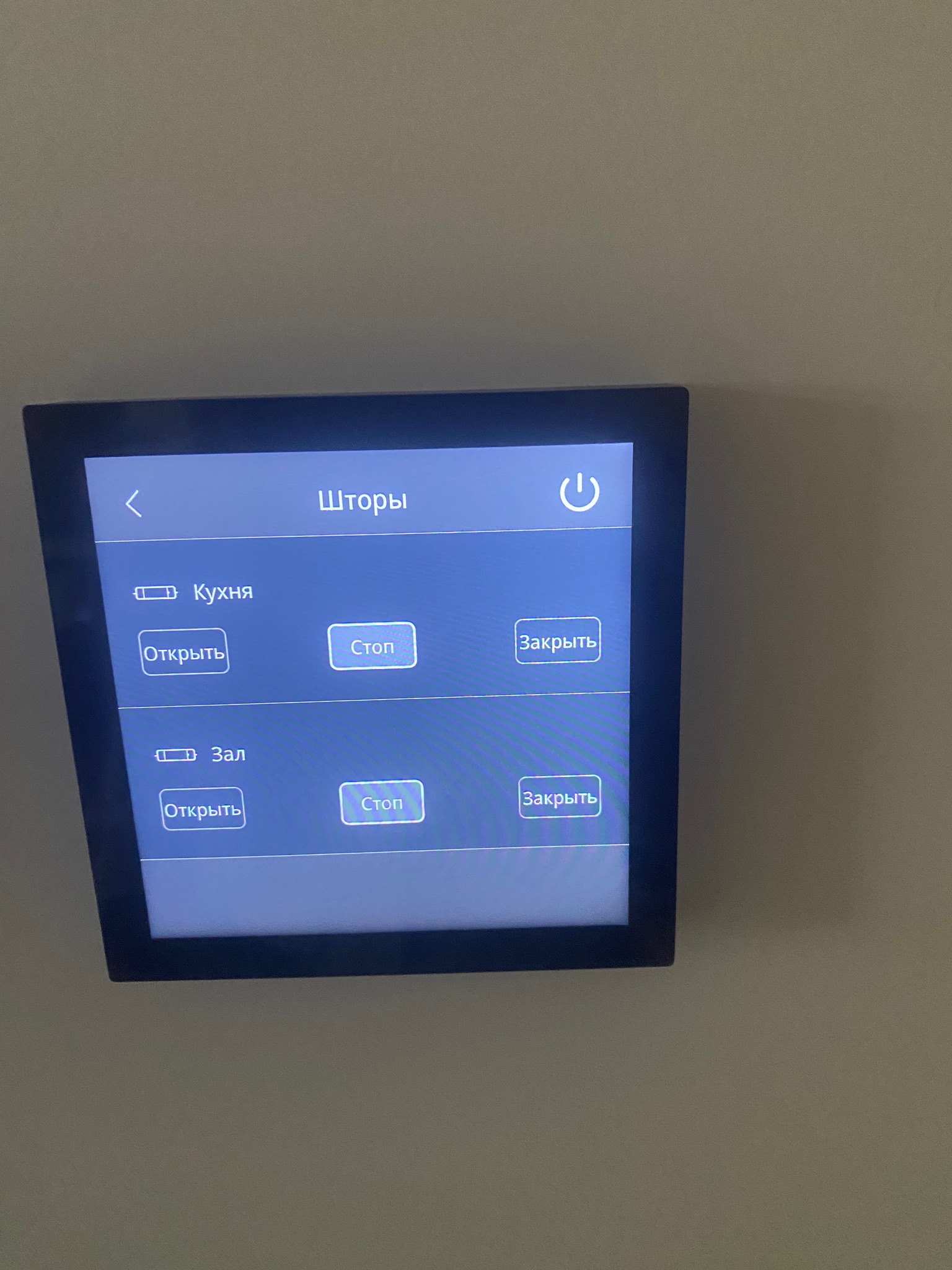

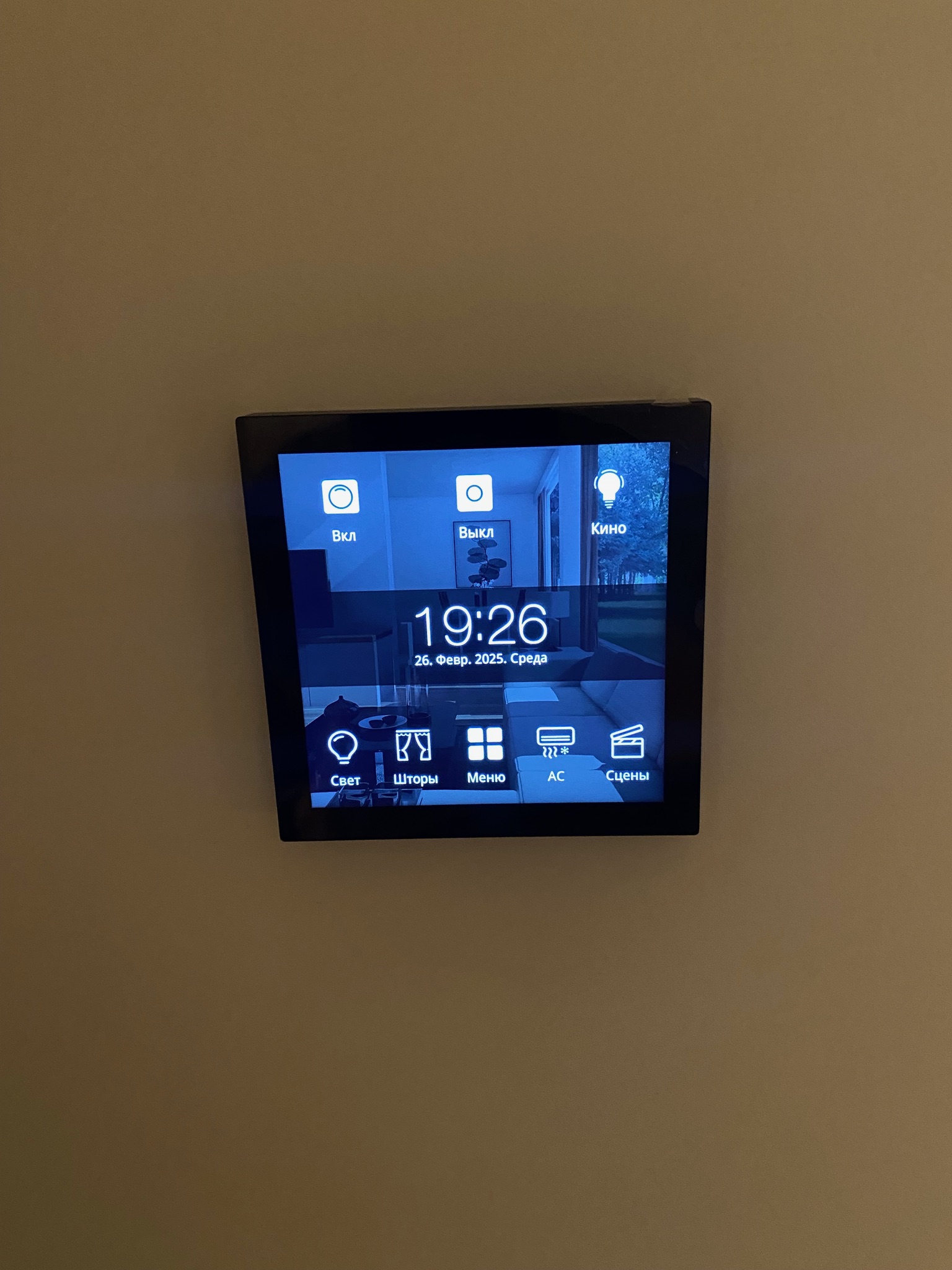

В проекте используется гибридная модель управления: основные действия доступны с физических клавиш, а сценарии и расширенные функции вынесены в сенсорные панели. Это даёт удобство ежедневного использования и гибкость автоматизации.
- Привычные клавиши остаются для моментального ручного управления.
- Панели объединяют свет, шторы, климат и сценарные режимы в одном интерфейсе.
- Датчики движения и присутствия добавляют автоматизацию без потери контроля пользователем.
4. Телекоммуникационный щит и сеть Wi-Fi

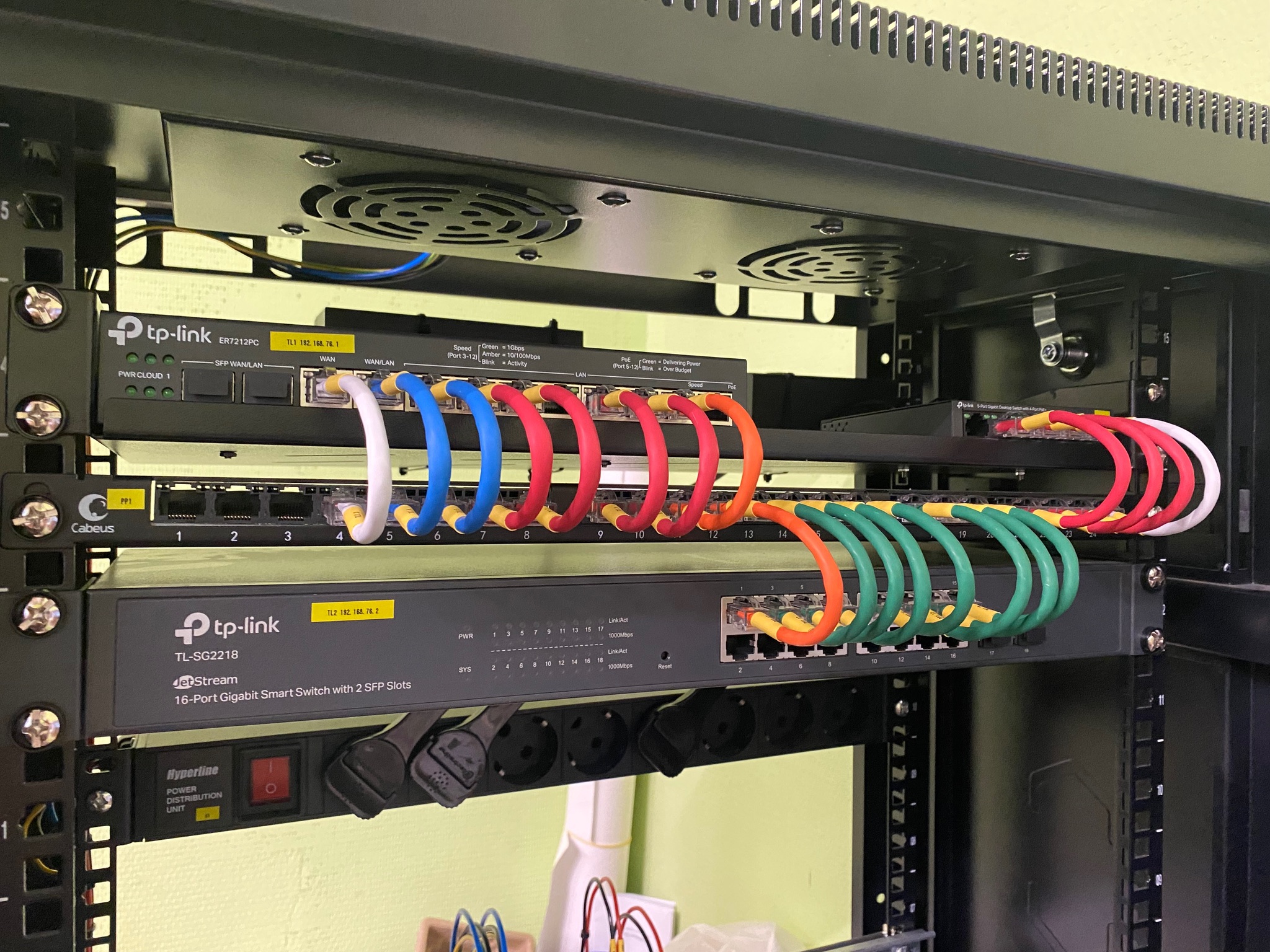

Сетевой контур вынесен в отдельный телекоммуникационный узел: маршрутизатор, коммутаторы, патч-панели и структурированная коммутация. Это обеспечивает стабильную работу интернета, автоматизации и мультимедийных сервисов во всех помещениях квартиры.
- Единая точка коммутации для LAN, Wi-Fi, камер и инженерных подсистем.
- Сегментация сети по группам устройств повышает безопасность и устойчивость.
- PoE и аккуратная патч-архитектура оставляют запас для будущего расширения.
